四腳有源晶振的用途及電路圖解
發表時間：2023/02/28
閱讀量：878
來源：
晶鴻興科技

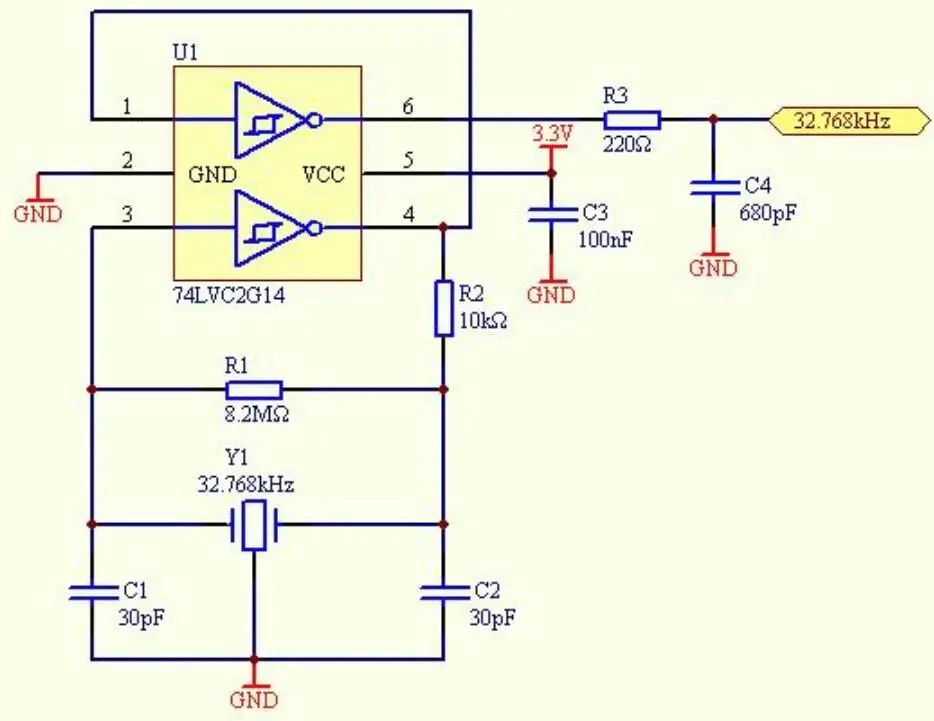

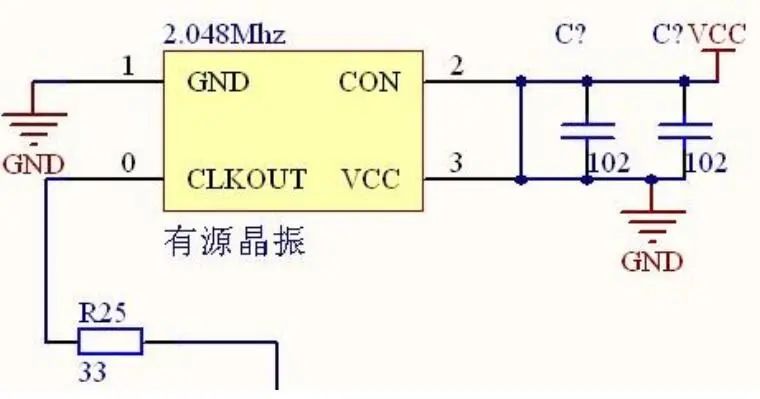

四腳有源晶振電路圖
1、外型
2、管腳

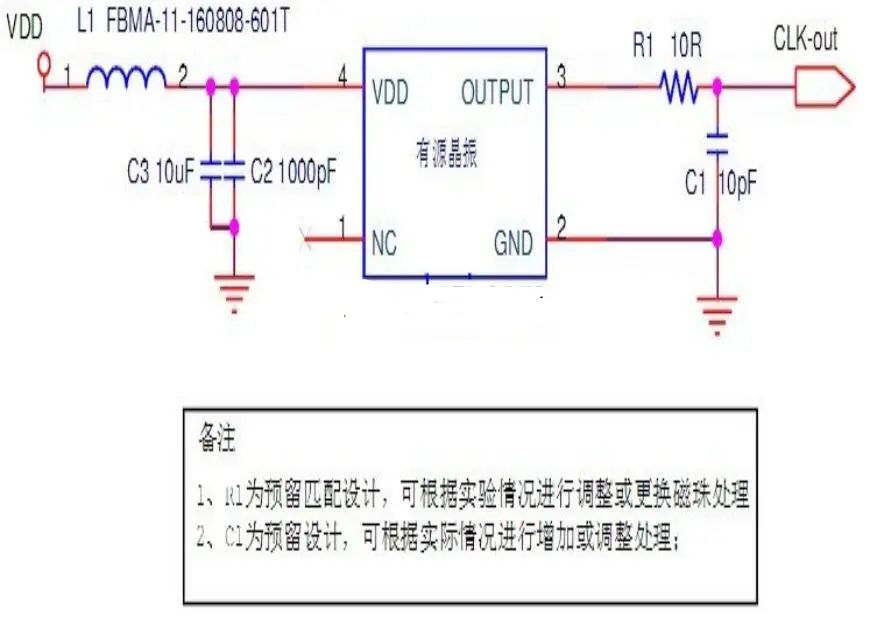

3、四腳有源晶振EMC設計標準電路
四腳有源晶振怎么使用
有源晶振一般都有個標志，附近的腳是1#腳。從頂部看是逆時針方向數腳的編號，2#腳接地，3#腳振蕩輸出，4#腳接電源。
接DS1307時，將振蕩輸出腳與DS1307的X1腳相連，DS1307的X2腳懸空。有源晶振使用時要注意電壓是否符合。
有2個引腳的無極性元件，需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來，所以“無源晶振”這個說法并不準確；有源晶振有4只引腳，是一個完整的振蕩器，其中除了石英晶體外，還有晶體管和阻容元件，因此體積較大。
